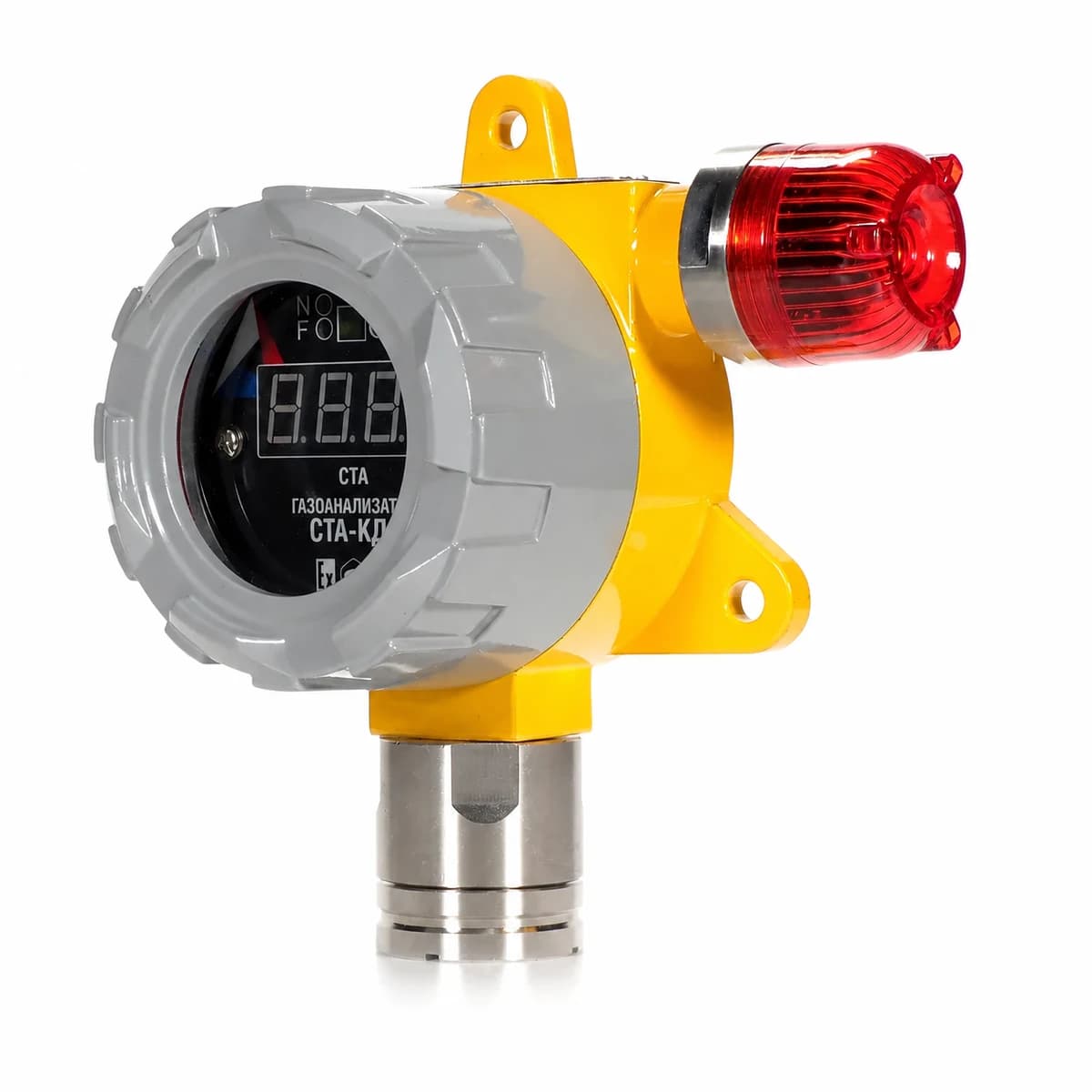

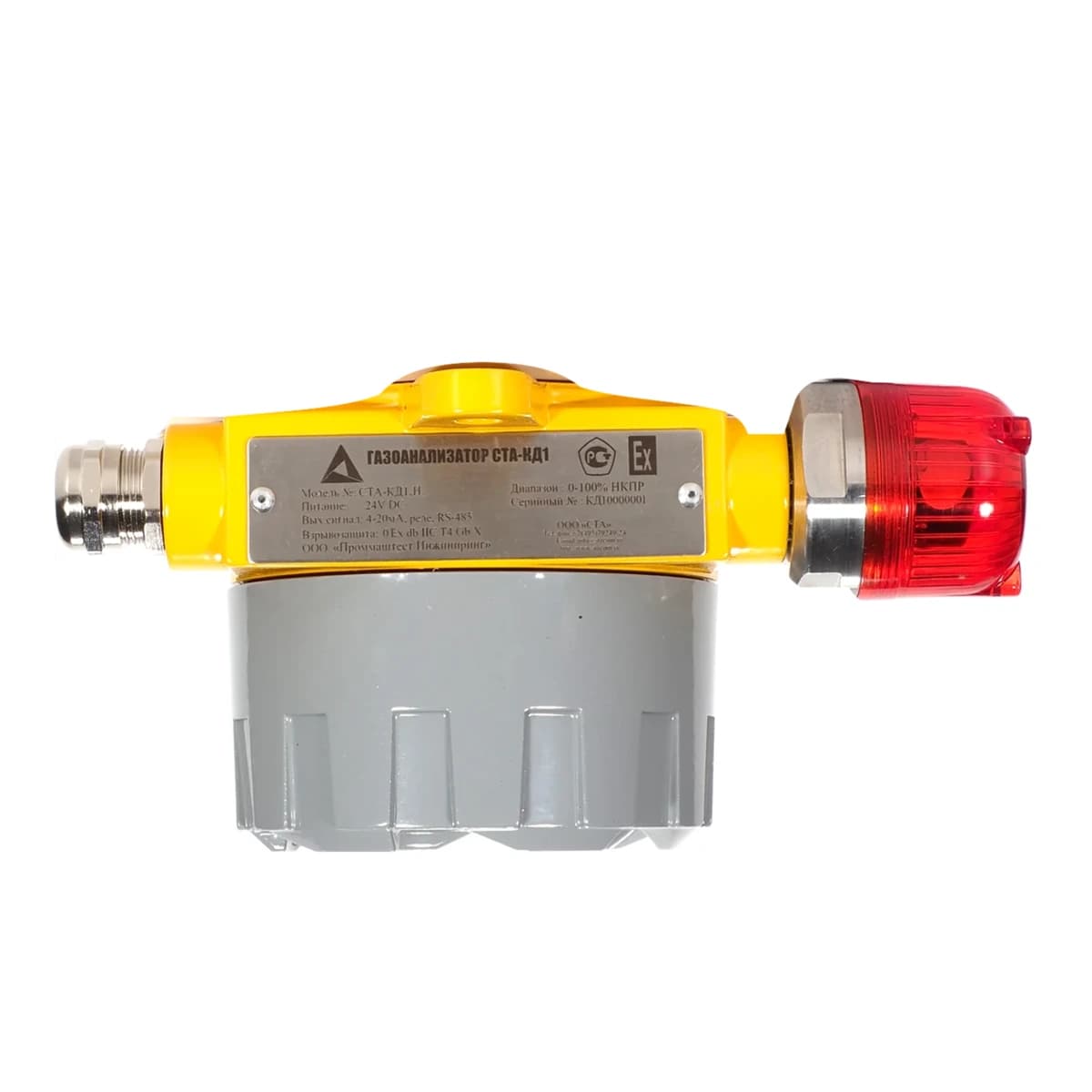

Стационарный газоанализатор СТА-КД1

Одноканальный взрывозащищенный газоанализатор для непрерывного контроля одного выбранного компонента в воздухе рабочей зоны и технологических средах. Показывает результат на встроенном дисплее и передает данные в систему.

Стоимость и срок поставкиПо запросу

Контролируемые газы: CH4, CO, CO2, O2, H2S, Cl2, HCl, SO2, O3, NO, NO2, HCN, PH3
Измерительных каналов: 1
Взрывозащита: 1Ex db IIC T4 Gb X
Защита корпуса: IP67
Передача данных: 4–20 мА / HART / RS-485
Госреестр СИ: № 96393-25

Применение

Для каких задач подходит

Непрерывный контроль воздуха рабочей зоны
Контроль технологических газовых сред
Контроль промышленных помещений и открытых площадок
Измерения в трубопроводах и воздуховодах с подходящей оснасткой
Передача показаний и сигналов в систему диспетчеризации или АСУ ТП

Принцип работы

Как прибор измеряет газ

СТА-КД1 непрерывно контролирует один выбранный компонент. Газ поступает к сенсору диффузионно, а электроника преобразует отклик в значение концентрации и сигналы для автоматики.

Контролируемые компоненты

Выберите газ

Метан

Для контроля компонента CH4 прибор СТА-КД1 комплектуется подходящим сенсором. Диапазон измерения и технологию сенсора фиксируем в коммерческом предложении.

Газ достигает сенсора

Воздух или технологическая газовая среда поступает через газопроницаемый вход без встроенного насоса.

Сенсор формирует отклик

Чувствительный элемент реагирует на выбранный компонент. Физический принцип зависит от установленного сенсора.

Электроника рассчитывает концентрацию

Прибор обрабатывает сигнал сенсора, показывает результат на дисплее и контролирует заданные пороги.

Данные поступают в систему

Значение и состояния передаются через 4–20 мА, HART, RS-485 или релейные выходы выбранного исполнения.

Электрохимический, инфракрасный, термокаталитический, фотоионизационный или MEMS-сенсор выбирается по газу, диапазону и условиям объекта.

Характеристики

Параметры модели

Измерение

Измерительных каналов: 1
Определяемый компонент: Один выбранный газ или кислород
Отбор пробы: Диффузионный
Местная индикация: ЖК-дисплей
Пороги сигнализации: Порог 1 и Порог 2

Сенсор

Принципы измерения: Электрохимический, инфракрасный, термокаталитический, фотоионизационный или MEMS — в зависимости от конфигурации

Интеграция

Аналоговый выход: 4–20 мА
Цифровые интерфейсы: HART, RS-485 (Modbus RTU)
Релейные выходы: Порог 1, Порог 2, Неисправность

Исполнение

Маркировка взрывозащиты: 1Ex db IIC T4 Gb X
Степень защиты: IP67
Габаритные размеры: 195 × 180 × 100 мм
Масса: Не более 2 кг

Питание

Напряжение питания: 17–30 В DC или 220 В AC
Потребляемая мощность: Не более 4 Вт

Условия эксплуатации

Температура без термостата: От −45 до +60 °C
Температура с термостатом: От −60 до +60 °C
Относительная влажность: От 30 до 80 %
Атмосферное давление: От 80 до 106,7 кПа

Надежность

Средняя наработка на отказ: 35 000 ч
Средний срок службы: 15 лет

Документация

Файлы по модели

Руководство по эксплуатации газоанализаторов СТА Описание типа средств измерений № 96393-25 Методика поверки газоанализаторов СТА

Документация и метрология подтверждены

На странице собраны эксплуатационные и метрологические документы. Исполнение, диапазон и комплект поставки фиксируются в коммерческом предложении.
