Регистрация газа

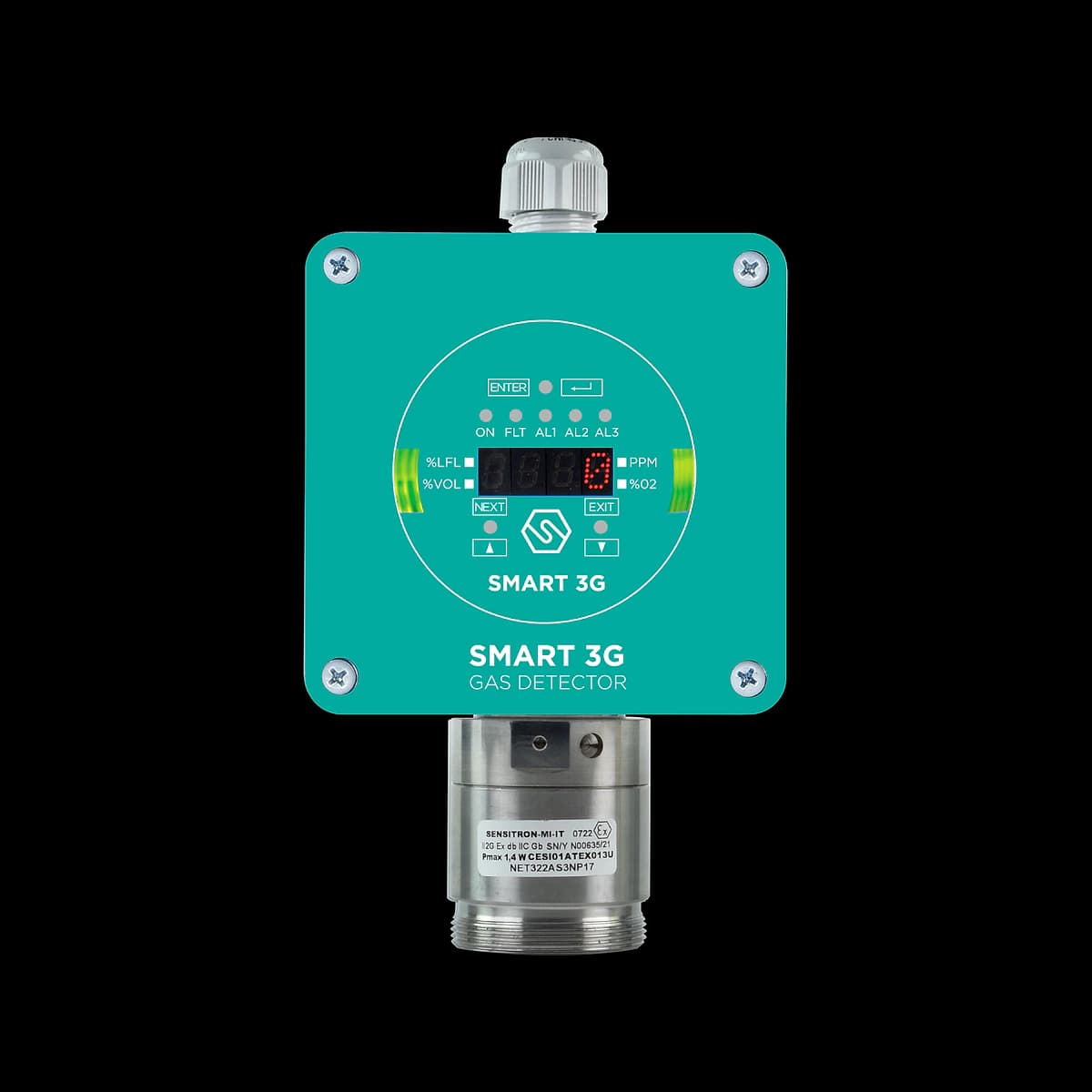

Каталитический сенсор расположен в нижней стальной головке прибора.
Стационарные газоанализаторы
Sensitron · SMART 3G D3
Стационарный газоанализатор Sensitron SMART 3G D3
Стационарный детектор метана для промышленных объектов Zone 2. Каталитическое исполнение S2156ME измеряет концентрацию в диапазоне 0-100 % НКПР, отображает показания на дисплее и передает сигнал в систему газового контроля по выходу 4-20 мА.
Стоимость и срок поставкиПо запросу
Ответим на запрос в течение суток
Поставка от двух недель. Срок уточним по модели и комплектации. Условия заказа
- Контролируемые газы
- CH4
- Исполнение
- S2156ME, метан
- Диапазон
- 0-100 % НКПР
- Установка
- Zone 2, категория 3
- Выходы
- 4-20 мА, 3 реле
- Настройка
- Магнитная, без вскрытия
Применение
Для каких задач подходит
- Стационарный контроль утечек метана на промышленных объектах
- Подключение к системе газового контроля по 4-20 мА
- Установка в Zone 2 после проверки условий объекта и исполнения
Принцип работы
Как прибор измеряет газ
В исполнении S2156ME метан регистрируется каталитическим чувствительным элементом. Электроника преобразует его сигнал в показание концентрации и выходной сигнал.
Контролируемые компоненты
Выберите газ
Метан
Для контроля компонента CH4 прибор SMART 3G D3 комплектуется подходящим сенсором. Диапазон измерения и технологию сенсора фиксируем в коммерческом предложении.
Индикация и передача
Концентрация отображается на дисплее; штатные выходы обеспечивают связь с системой контроля.
Карточка ограничена каталитическим метановым исполнением. IR, электрохимические и PID-варианты требуют собственных диапазонов и документов.
Характеристики
Параметры модели
Диапазоны измерений
- CH4
- 0–100 % НКПРКаталитическое исполнение S2156ME для метана
Измерение
- Сенсор
- Каталитический (pellistor), S2156ME
Электрические параметры
- Питание
- 12-24 В DC
- Выходы
- 4-20 мА, 3 провода; 3 реле; RS485 Modbus опционально
Индикация
- Дисплей и настройка
- 4 разряда, 5 светодиодов состояния; датчики Холла для магнитной настройки
Эксплуатация
- Рабочая температура
- От -40 до +45 °C по DS4830 Rev.2
Корпус
- Габариты
- 106 x 160 x 81 мм
- Материалы
- Алюминиевый корпус, головка сенсора из нержавеющей стали
Взрывозащита
- Зона применения
- Zone 2, ATEX категория 3; не Zone 1
- Маркировка по datasheet
- II 3G Ex db ec nC IIC T6 Gc (DS4830 Rev.2); маркировку поставляемого исполнения сверяют с документами заказа
- Пылевой адаптер
- Zone 22 и IP65 указаны только при установленном опциональном пылевом адаптере
Исполнения
Доступные модификации
S2156ME
Метан, каталитический сенсор, 12-24 В DC
Газы: CH4
Документация
Файлы по модели
Проверка данных
Источники технических сведений
Характеристики карточки сверены с материалами производителя и опубликованной документацией.
Техническая документация доступна
Изучите опубликованные материалы по модели. Нужные документы, исполнение и комплект поставки уточним при подготовке коммерческого предложения.
