Поступление газа
Сероводород проходит через входное окно корпуса PS1.
Сенсоры для газоанализаторов
SGX Sensortech · PS1-H2S-500

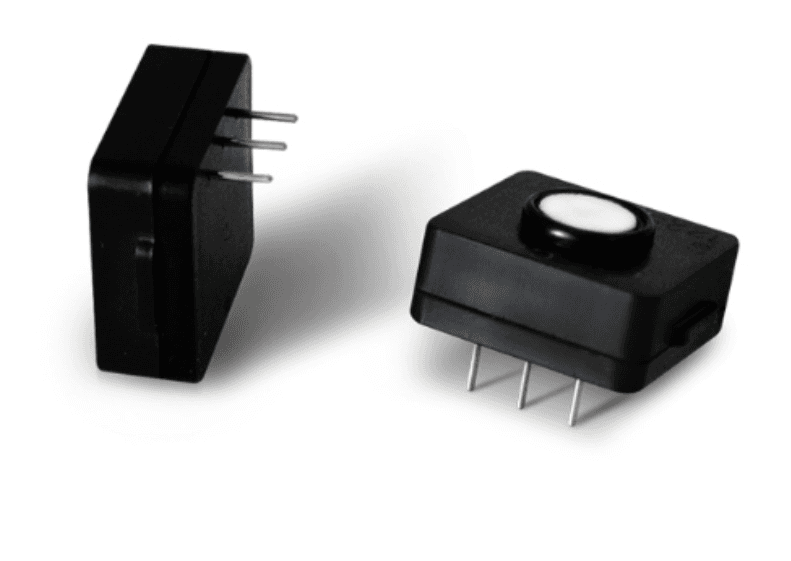

Сенсор сероводорода SGX PS1-H2S-500, 0–500 ppm
Трехэлектродный электрохимический датчик H2S на твердом полимерном электролите. Диапазон 0–500 ppm, токовый сигнал 90 ± 20 нА/ppm и корпус PS1 для внешнего измерительного тракта.
Стоимость и срок поставкиПо запросу
Ответим на запрос в течение суток
Поставка от двух недель. Срок уточним по модели и комплектации. Условия заказа
- Контролируемые газы
- H2S
- Диапазон
- 0–500 ppm H2S
- Чувствительность
- 90 ± 20 нА/ppm
- Время отклика
- T90 < 30 с
- Предел обнаружения
- ≤ 2 ppm
- Артикул
- PS1-H2S-500
Применение
Для каких задач подходит
- Контроль сероводорода в составе OEM-газоаналитического оборудования
- Измерение H2S при биогазовых процессах и водоочистке
- Обнаружение утечек H2S после проверки схемы и условий применения
Принцип работы
Как сенсор формирует сигнал
H2S поступает к электрохимической ячейке; внешний тракт преобразует ее ток в значение концентрации.
Контролируемые компоненты
Выберите газ
Сероводород
Сенсор PS1-H2S-500 предназначен для контроля компонента H2S. Точный диапазон и условия интеграции сверяются с документацией производителя и схемой прибора.
Электрохимический сигнал
Реакция на рабочем электроде создает ток, связанный с концентрацией H2S.
Внешняя обработка
Измерительная схема учитывает чувствительность и калибровку конкретного сенсора.
Это отдельный OEM-сенсор, не PS1-H2S-500-MOD и не PS4-H2S-500. Совместимость с прибором проверяют по документации. Значения DS-0361 относятся к 20 °C, 50 % RH, 1 атм, рекомендованной схеме SGX и расходу >150qcm/min (единица в записи производителя); учитывайте температурную зависимость и перекрестную чувствительность. Производитель запрещает паять непосредственно к выводам сенсора.
Характеристики
Параметры модели
Диапазоны измерений
- H2S
- 0–500 ppm
Измерение
- Определяемый компонент
- Сероводород H2S
- Принцип измерения
- Амперометрический, трехэлектродный; твердый полимерный электролит
- Чувствительность
- 90 ± 20 нА/ppm
- Максимальная перегрузка
- 1000 ppm
- Нижний предел обнаружения (LDL)
- ≤ 2 ppm
- Разрешение с 16-битным АЦП
- 0,1 ppm; характеристика измерительного тракта, не LDL сенсора
- Время отклика
- T50 < 10 с; T90 < 30 с
- Повторяемость
- < 1 %
Электрические параметры
- Выходной сигнал
- Токовый; требуется внешняя измерительная схема
- Нулевой ток
- ± 20 нА
- Напряжение смещения
- 0 мВ
- Рекомендуемая нагрузка
- 100 Ом
- Время прогрева
- < 60 с
Исполнение
- Корпус
- PS1, материал PPO
- Масса PS1
- < 0,7 г
Условия эксплуатации
- Температура
- От −40 до +55 °C
- Относительная влажность
- 15–95 % RH
- Давление
- 800–1200 гПа
Хранение
- Срок и температура хранения
- 12 месяцев при 0–20 °C
