Газ поступает к ячейке
SO₂ достигает чувствительного элемента через газопроницаемый вход сенсора.
Сенсоры для газоанализаторов

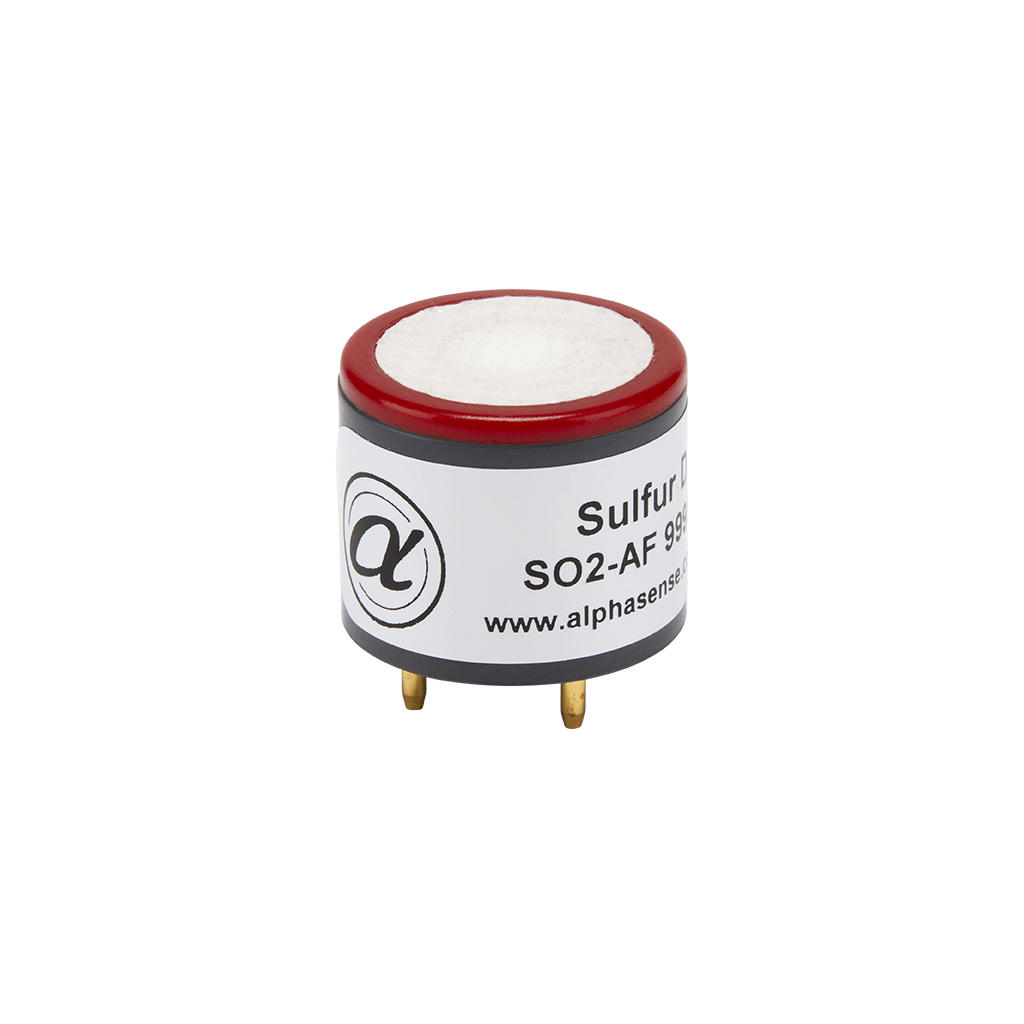

Alphasense · SO2-AF
Электрохимический сенсор диоксида серы Alphasense SO2-AF
Трёхэлектродный сенсор SO₂ в корпусе A-Series для совместимых переносных и стационарных газоанализаторов. Диапазон 0–50 ppm, чувствительность 300–550 нА/ppm; требуется внешний измерительный тракт и проверка совместимости с конкретным прибором.
Стоимость и срок поставкиПо запросу
Ответим на запрос в течение суток
Поставка от двух недель. Срок уточним по модели и комплектации. Условия заказа
- Контролируемые газы
- SO2
- Определяемый газ
- SO₂ — диоксид серы
- Диапазон
- 0–50 ppm
- Время отклика
- T90 < 35 с при 10 ppm SO₂
- Чувствительность
- 300–550 нА/ppm при 10 ppm SO₂
- Форм-фактор
- A-Series, 3 электрода
Применение
Для каких задач подходит
- Измерительный канал SO₂ в совместимом газоанализаторе
- Замена сенсора по полному артикулу и требованиям изготовителя прибора
- Разработка внешнего измерительного тракта для электрохимического сенсора
Принцип работы
Как сенсор формирует сигнал
Диоксид серы поступает к электрохимической ячейке через газовый вход. Реакция на рабочем электроде формирует токовый сигнал; внешняя схема поддерживает режим ячейки и преобразует ток в концентрацию с учётом калибровки.
Контролируемые компоненты
Выберите газ
Диоксид серы
Сенсор SO2-AF предназначен для контроля компонента SO2. Точный диапазон и условия интеграции сверяются с документацией производителя и схемой прибора.
Формируется электрический сигнал
Электрохимический отклик выражается в токе, связанном с концентрацией целевого газа.
Внешняя схема обрабатывает сигнал
Электроника газоанализатора выполняет усиление, компенсацию и расчёт по калибровочным данным.
SO2-AF — сенсор без собственного дисплея, сигнализации и интерфейса 4–20 мА. Исполнения SO2-AF-IST и другие цифровые варианты не считаются той же комплектацией. Совместимость, подключение и настройка подтверждаются отдельно.
Характеристики
Параметры модели
Диапазоны измерений
- SO2
- 0–50 ppmПредел гарантируемых характеристик по официальному datasheet SO2-AF Version 1.0; подтверждён текущей страницей изготовителя
Измерение
- Целевой компонент
- Диоксид серы SO₂
- Принцип измерения
- Амперометрический электрохимический, 3 электрода
- Диапазон
- 0–50 ppm SO₂
- Чувствительность
- 300–550 нА/ppm при 10 ppm SO₂
- Время отклика
- T90 < 35 с при переходе от нуля к 10 ppm SO₂
- Шум, RMS
- < 0,1 ppm эквивалента; это не разрешение дисплея готового прибора
Электрические параметры
- Рекомендуемая нагрузка
- 10–47 Ом
Селективность
- Перекрёстная чувствительность
- Зависит от мешающего газа; NO₂ и Cl₂ могут давать отрицательный отклик. Значения приведены в datasheet
Исполнение
- Масса
- < 6 г
Условия эксплуатации
- Температура
- От −30 до +50 °C
- Давление
- 80–120 кПа
- Относительная влажность
- 15–90 %, непрерывная работа
Документация
Файлы по модели
Проверка данных
Источники технических сведений
Характеристики карточки сверены с материалами производителя и опубликованной документацией.
Техническая документация доступна
Изучите опубликованные материалы по модели. Нужные документы, исполнение и комплект поставки уточним при подготовке коммерческого предложения.
