CO проходит к рабочему электроду
Газ поступает через диффузионный вход и встроенный химический фильтр, который уменьшает влияние ряда мешающих компонентов.
Сенсоры для газоанализаторов
Alphasense · CO-AF

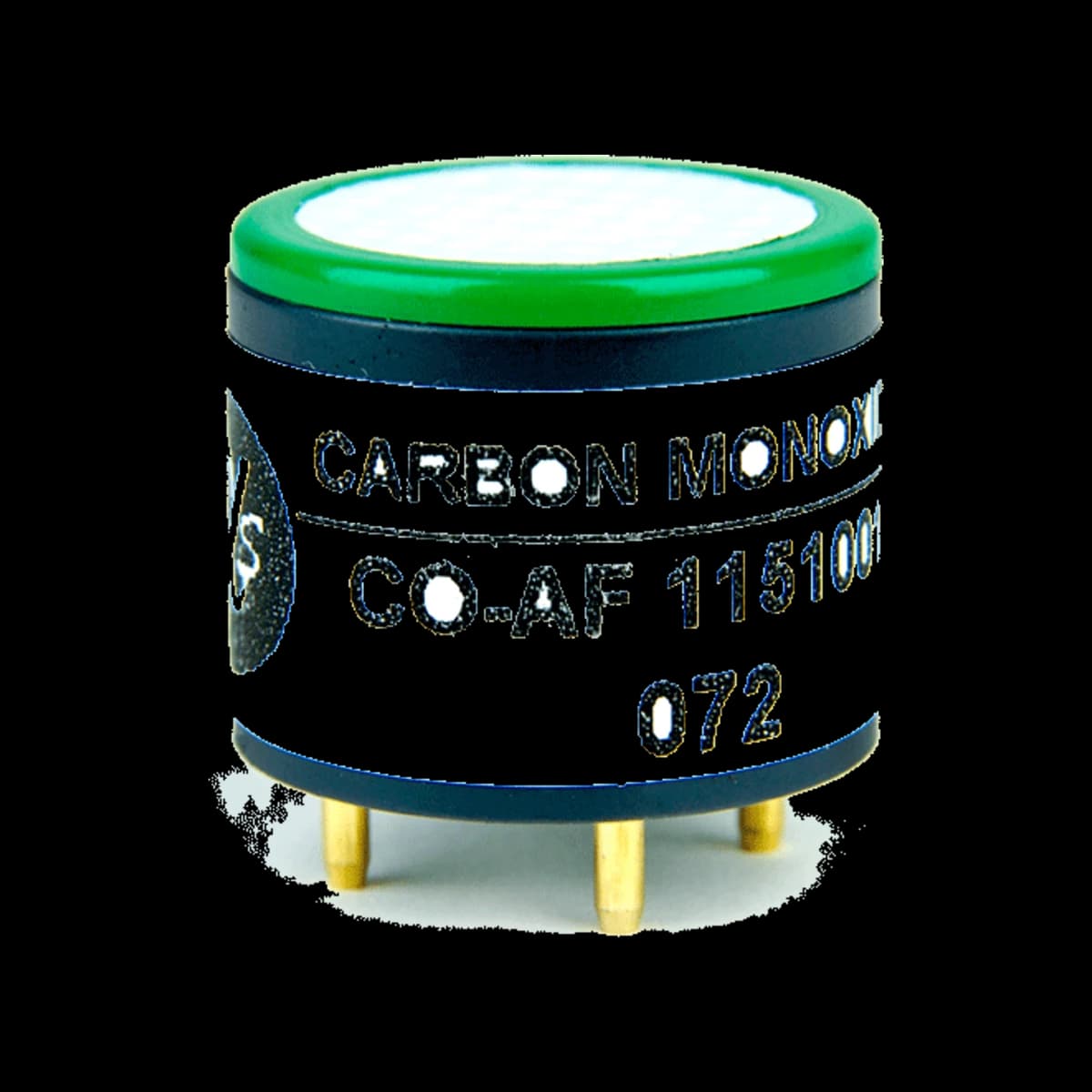

Электрохимический сенсор угарного газа Alphasense CO-AF
Трехэлектродный электрохимический сенсор CO в форм-факторе A-Series для портативных и стационарных приборов промышленной безопасности. Рабочий диапазон до 5000 ppm, время отклика T90 менее 25 секунд и встроенный химический фильтр для снижения влияния мешающих газов.
Стоимость и срок поставкиПо запросу
Ответим на запрос в течение суток
Поставка от двух недель. Срок уточним по модели и комплектации. Условия заказа
- Контролируемые газы
- CO
- Определяемый газ
- CO
- Диапазон
- 0–5000 ppm
- Время отклика
- T90 < 25 с
- Чувствительность
- 55–100 нА/ppm
- Форм-фактор
- A-Series
Применение
Для каких задач подходит
- Портативные газоанализаторы промышленной безопасности
- Стационарные системы контроля CO в рабочих зонах и паркингах
- OEM-приборы мониторинга качества воздуха и технологических процессов
- Замена сенсора после проверки форм-фактора, распиновки и параметров измерительной схемы
Принцип работы
Как сенсор формирует сигнал
Оксид углерода диффундирует к рабочему электроду электрохимической ячейки. Реакция формирует ток, пропорциональный концентрации CO; внешний измерительный тракт усиливает сигнал и рассчитывает концентрацию по калибровочной характеристике.
Контролируемые компоненты
Выберите газ
Оксид углерода
Сенсор CO-AF предназначен для контроля компонента CO. Точный диапазон и условия интеграции сверяются с документацией производителя и схемой прибора.
Формируется измерительный ток
Электрохимическая реакция на трехэлектродной ячейке создает ток, связанный с концентрацией оксида углерода.
Электроника рассчитывает концентрацию
Потенциостат и усилитель обрабатывают ток сенсора, после чего прибор применяет калибровку и температурную компенсацию.
CO-AF и CO-AF+ являются разными исполнениями. Эта карточка относится к стандартному CO-AF без платы Integrated Smart Technology. Совместимость с конкретным прибором подтверждается по распиновке, нагрузке, калибровке и документации изготовителя.
Характеристики
Параметры модели
Диапазоны измерений
- CO
- 0–5000 ppmПредел гарантируемого рабочего диапазона по официальному datasheet CO-AF, версия 1.1
Измерение
- Определяемый компонент
- Оксид углерода CO
- Принцип измерения
- Амперометрический электрохимический, 3 электрода
- Диапазон
- 0–5000 ppm CO
- Чувствительность
- 55–100 нА/ppm при 400 ppm CO
- Время отклика
- T90 < 25 с при переходе от нуля к 400 ppm CO
- Нулевой ток
- < ±3 ppm эквивалента в нулевом воздухе
- Шум
- < 0,5 ppm эквивалента, RMS
- Перегазовка
- До 10 000 ppm для стабильного отклика на газовый импульс
Селективность
- Встроенный фильтр
- Снижает влияние H2S, NO2, NO и SO2
Электрические параметры
- Рекомендуемая нагрузка
- 10–47 Ом
Исполнение
- Форм-фактор
- Alphasense A-Series
- Масса
- < 6 г
Условия эксплуатации
- Температура
- От −30 до +50 °C
- Давление
- 80–120 кПа
- Относительная влажность
- 15–90 % RH непрерывно
Ресурс
- Ожидаемый срок службы
- > 24 месяцев до 80 % исходного сигнала
- Срок хранения
- 6 месяцев при 3–20 °C в герметичном контейнере
